Affiner le scrolling horizontal avec le registre 3 du CRTC
Le registre 3 du CRTC permet de programmer la durée du signal de synchronisation vertical et horizontal. Quelques différences apparaissent entre les CRTC : Certains peuvent programmer la hauteur de la synchro verticale, d'autres non. Quelques différences croisées entre les autres modèles.
VBL = signal de synchronisation verticale
HBL = signal de synchronisation horizontale
| Registre 3 | ||||||||
|---|---|---|---|---|---|---|---|---|
| CRTC | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | Hauteur de la synchro verticale (0: VBL de 16 lignes) | Largeur de la synchro horizontale (0: pas de HBL*) | ||||||
| 1 | Bits ignorés, VBL fixe de 16 lignes | Largeur de la synchro horizontale (0: pas de HBL*) | ||||||
| 2 | Bits ignorés, VBL fixe de 16 lignes | Largeur de la synchro horizontale (0: HBL de 16 nops) | ||||||
| 3 et 4 | Hauteur de la synchro verticale (0: VBL de 16 lignes) | Largeur de la synchro horizontale (0: HBL de 16 nops) | ||||||
*pas de HBL => pas d'interruption! Car le Gate Array compte les HBL pour générer les interruptions.
D'autres effets secondaires à prévoir sur Plus.
Changer la largeur de la HBL pour décaler l'écran
Attention, l'utilisation du registre 3 fonctionne sur un écran d'origine, la plupart des télévisions, même cathodiques retravaillent le signal et ce genre d'astuce est filtrée.
Ce n'est pas la catastrophe non plus, le scrolling va simplement descendre à 25Hz.
On va alterner la valeur du registre 3 entre #85 et #8C. Plus la HBL est courte, plus l'écran se décalera vers la droite.
BUILDSNA : BANKSET 0 ORG #100 : RUN #100 ld sp,#100 ld bc,#7F00+%10001100+%01 : out (c),c ; MODE 1 ld bc,#7F10 : out (c),c : ld a,#58 : out (c),a ld bc,#7F00 : out (c),c : ld a,#58 : out (c),a ld bc,#7F01 : out (c),c : ld a,#47 : out (c),a ld bc,#7F02 : out (c),c : ld a,#43 : out (c),a ld bc,#7F03 : out (c),c : ld a,#4B : out (c),a Boucle call DoScroll ld b,#F5 .VBL in a,(c) : rra : jr nc,.VBL ld bc,#BC00+3 : out (c),c : ld bc,#BD00+#8C : out (c),c jr Boucle DoScroll ld b,#F5 .NOVBL in a,(c) : rra : jr c,.NOVBL ; pour éviter de faire le scroll alors qu'on est ENCORE dans la VBL précédente .VBL in a,(c) : rra : jr nc,.VBL ld bc,#BC00+3 : out (c),c : ld bc,#BD00+#85 : out (c),c ; incrémenter l'adresse dans la ligne de bloc avec gestion de débordement ld hl,(adresseBloc) : inc hl : res 2,h : ld (adresseBloc),hl ; envoyer au CRTC ld bc,#BC00+12 : out (c),c : ld a,h : or #30 : inc b : out (c),a dec b : inc c : out (c),c : inc b : out (c),l ; tracer le sprite avant que le balayage arrive :) ld xl,100 ld hl,(spriteCourant) ld de,(adresseSpriteEcran) .envoie100lignes ldi : ld a,(hl) : ld (de),a : inc hl : dec e ; incrémenter les données mais revenir à l'adresse initiale écran ld a,d : add 8 : ld d,a ; ajouter #800 à DE jr nc,.okLigne ; pas de retenue, on est toujours dans le même bloc de lignes ld a,80 : add e : ld e,a ; on ajoute 80 (largeur d'une ligne en octets) pour passer au bloc suivant ld a,#C0 : adc d : ld d,a ; et on enlève #4000 (additionner #C000 c'est comme enlever #4000) res 3,d ; au cas où on reboucle dans la ligne de bloc (trait bleu), on ajuste dans tous les cas .okLigne dec xl : jr nz,.envoie100lignes ; gérer le déroulé des sprites ld a,(spriteNumero) : inc a : cp 120 : jr nz,.enregistreAdresseSprite xor a : ld hl,bandesSprites ; réarmer les compteurs .enregistreAdresseSprite ld (spriteCourant),hl : ld (spriteNumero),a ex hl,de ; on va utiliser HL plutôt que DE pour effacer, les adressages sont plus nombreux ld xl,50 ; compteur à 50, on va effacer en zig-zag :) ld bc,%1010111101011111 ; on précharge une trame sur les encres 2 et 3 Raz100 ld (hl),b : inc l : ld (hl),b : ld a,h : add 8 : ld h,a ; ligne paire, on sait que la ligne suivante est dans le bloc ld (hl),c : dec l : ld (hl),c : ld a,h : add 8 : ld h,a : jr nc,.okRaz ld a,80 : add l : ld l,a ld a,#C0 : adc h : ld h,a res 3,h .okRaz dec xl : jr nz,Raz100 ld hl,(adresseSpriteEcran) : inc hl : inc hl : res 3,h ; gérer le débordement à #C800 ld (adresseSpriteEcran),hl ret adresseBloc defw #0000 ; notre écran démarre sur le premier octet de la ligne de bloc adresseSpriteEcran defw #C000+80 ; avant le premier scroll, cette adresse correspond à la ligne suivante spriteNumero defb 0 spriteCourant defw bandesSprites bandesSprites incbin 'BobWinnerFrance.bin' |

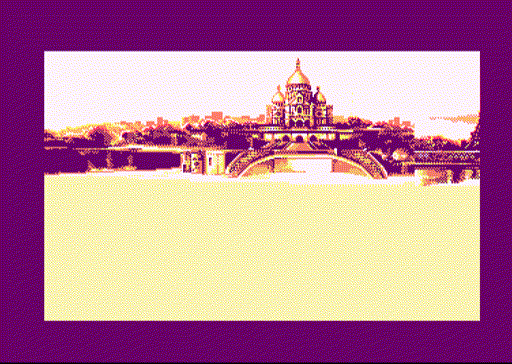

Notre scrolling devient beaucoup plus agréable à regarder, malgré les deux colonnes qui clignottent sur les côtés (en effet, comme on bouge tout l'écran, le border change de place).
Il est possible d'éviter cet effet secondaire en effaçant une colonne d'un octet, du côté où est placé l'écran, nous n'étudierons pas ce cas d'autant plus qu'il nécessite un double buffer et que l'idée de cette petite série d'articles est de présenter les techniques avec des exemples le plus court possible!.
