Préparer son écran
Pour cet exemple nous allons choisir la facilité, l'écran carré!
Il présente la propriété remarquable de reboucler absolument sans effort. Si on utilise une texture cyclique, on peut faire un scrolling infini en changeant la programmation du CRTC/ASIC sans changer le moindre octet à l'écran.
ld bc,#BC01 : out (c),c : ld bc,#BD20 : out (c),c ; 32 word width ld bc,#BC02 : out (c),c : ld bc,#BD00+43 : out (c),c ld bc,#BC06 : out (c),c : ld bc,#BD20 : out (c),c ; 32 block height ld bc,#BC07 : out (c),c : ld bc,#BD22 : out (c),c ; vertical position ld bc,#BC00+12 : out (c),c : ld bc,#BD20 : out (c),c ld bc,#BC00+13 : out (c),c : ld bc,#BD00 : out (c),c |
Et on se prend une jolie texture :)
Préparer ses ruptures
Voici un snipet de code que j'ai utilisé sous diverses formes dans la démo CRTC-3.
Comme on l'a vu dans le premier article de cette série, à chaque ligne que l'on souhaite voir afficher correspond une adresse principale et un numéro de bloc.
Et selon la ligne à laquelle on souhaite afficher ces informations, il faut compenser en accord avec le numéro de bloc courant réel du CRTC de l'ASIC.
Cette petite routine va calculer pour chaque ligne de notre texture, ses coordonnées CRTC+bloc. Notre texture fait la même taille que l'écran (256 lignes de haut et 64 octets de large).
Comme nous avons 256 lignes de textures, le stockage sera trivial, dans 3 tableaux de 256 octets, ce qui nous permettra de naviguer dans les données en changeant uniquement le poids fort.
preComputeASICinfo ; produire le tableau des adresses prémâchées CRTC/ASIC pour chacune des 256 lignes d'un écran carré de 64 de large ; SSR Block ; CRTC-13 ; CRTC-12 ld ix,TABLE_SPLIT ; adresse de nos 3 tables, alignée sur 256 octets ld hl,#C000 ; adresse de départ de nos données à afficher ld c,32 ; nous avons 32 blocs de haut (de 8 lignes) .computeASIClines ld b,8 ; boucler sur les 8 lignes d'un bloc .computeASIClinesBlock push hl ld a,h add a and #70 ld (ix+0),a ; valeur de bloc prémâchée pour le SSR inc xh srl h : rr l ld a,l ld (ix+0),a ; poids faible de l'adresse CRTC (REG13) inc xh ; le calcul ci-dessous est compatible avec n'importe quelle adresse mémoire ; on découpe l'adresse pour renseigner les bits 0,1, 4 et 5 de l'équivalent CRTC registre 12 ld l,h ld a,h and #3 ld h,a ld a,l srl a and #30 or h ld (ix+0),a ; équivalent du REG12 dec xh : dec xh ; revenir sur le poids fort de départ de nos tables inc xl ; passer à la ligne suivante dans les tables pop hl ld de,#800 ; aller à la ligne du dessous dans le bloc add hl,de djnz .computeASIClinesBlock ld de,64-#4000 ; aller à la ligne du dessous en changeant de bloc add hl,de dec c ; encore un bloc à traiter? jr nz,.computeASIClines ret |
Cette routine s'adapte facilement à toutes les largeurs/hauteurs d'écran. Le principe reste le même. Avoir pour chaque adresse un équivalent REG12/REG13 et SSR prémâché.
Gestion d'appel de plusieurs dizaines d'interruptions à la suite.
Pour réaliser notre rouleau, nous n'avons pas besoin de reprogrammer l'ASIC à chaque ligne* et nos sauts ou duplications de lignes auront toujours lieu au même endroit (car c'est la texture qui bouge, pas la déformation).
Pour minimiser l'empreinte CPU de ces routines, nous allons nous réserver les registres secondaires AF',BC',DE',HL', ainsi le changement de contexte ne se fera pas avec de coûteux PUSH/POP mais un simple EXX:EXA
À chaque interruption, nous avons besoin de :
- rapidement régler le SSR pour compenser le split-screen déclenchée en même temps que l'interruption.
- préparer le split-screen suivant.
- préparer l'interruption suivante.
Typiquement, pour sauter une ligne, nous aurons le code suivant (on s'en fait une macro)
macro splitSkip,combien exx : exa ; permuter les registres AF,BC,DE,HL ld a,compensation ; compensation de bloc en accord avec la ligne compensation=compensation-#10*{combien} ; on ajoute autant de compensation qu'on avance while compensation<0 : compensation+=#80 : wend ; cette boucle corrige la valeur pour qu'elle soit toujours entre #00 et #70 add (hl) : and #70 : ld (#6804),a ; ajouter au bloc de la ligne voulue, capper, mettre dans le SSR ld a,l : add {combien}+1 : ld l,a ; sauter 1 ligne rapport à la ligne courante et avancer dans notre tableau de définition des lignes inc h : ld e,(hl) : inc h : ld d,(hl) : ld (#6802),de ; prochaine adresse de rupture programmée splitLine+={combien} ; mettre à jour notre variable qui tient le compte des lignes ld a,splitLine : ld (#6801),a : ld (#6800),a ; prochaine INT et rupture à la même ligne ld de,prochaineInterruption : ld (#39),de ; changer le vecteur pour la prochaine INT ld h,hi(TABLE_SPLIT) ; adresse de table prête pour la prochaine INT exx : exa ; re-permuter avant de rendre la main ei : ret mend |
Cette routine consomme 55 nops soit moins que la durée d'une ligne de temps machine (64 nops). C'est suffisant pour commencer à travailler avec. Comme on va utiliser notre macro, nous pourrons optimiser à posteriori en ne changeant que le contenu de la macro.
Avant d'utiliser notre macro, nous avons besoin de donner la compensation de départ ainsi que la ligne du premier split (compensation et splitLine).
Enfin, nous aurons aussi besoin de calculer l'adresse de la prochaine interruption. Ici notre code consomme 43 octets, on va choisir de sauter de 64 octets en 64 octets, vous verrez après pourquoi ce choix.
À l'exécution nous aurons besoin d'initialiser une partie des registres secondaires (surtout HL en fait) pour que la routine d'interruption sache quoi lire. Nous pouvons le faire avec une dernière interruption tout en bas de l'écran visible, et surtout démarrer nos interruptions avec cette routine, pour que HL soit initialisé.
Voici le source d'une première démonstration. Vous pouvez télécharger l'ensemble des fichiers nécessaires [ICI]
AXELAY_ROUTINES equ #1000 SPLIT_TABLE equ #3D00 ; table sur la zone #3D00-#3FFF include 'system.asm' ; RMR/RMR2/UnlockAsic buildsna bankset 0 org #100 : run #100 ld sp,#100 RMR ROM_OFF|MODE_0 UnlockAsic (void) ; macro de delock de l'ASIC (system.asm) RMR2 ASICON ; activer la page de l'ASIC call preComputeASICinfo ld bc,#BC01 : out (c),c : ld bc,#BD20 : out (c),c ; 32 word width ld bc,#BC02 : out (c),c : ld bc,#BD00+43 : out (c),c ; centrer à l'horizontale ld bc,#BC06 : out (c),c : ld bc,#BD20 : out (c),c ; 32 block height ld bc,#BC07 : out (c),c : ld bc,#BD22 : out (c),c ; centrer à la verticale ld bc,#BC00+12 : out (c),c : ld bc,#BD20 : out (c),c ; début de l'écran visible en #8000-#BFFF ld bc,#BC00+13 : out (c),c : ld bc,#BD00 : out (c),c ; poids faible de l'adresse de départ vidéo ld a,255 : ld (#6800),a ; toute première interruption ligne 255 ld hl,interrupt255 : ld (#39),hl ; vecteur de l'int255 ld a,#C3 : ld (#38),a ; opcode du JP qu'on met en #38 ; on attend la VBL pour activer notre palette et lancer les interruptions ; ce n'est PAS grave si l'interruption 255 est exécutée pendant la VBL ; car une interruption était en attente. Tout va bien se passer :) firstVBL ld b,#F5 : in a,(c) : rra : jr nc,firstVBL ld hl,lavaPAL : ld de,#6400 : ld bc,32 : ldir ei ;============================================= reloop ;============================================= nop : nop : inc hl : ld a,0 : trigger=$-1 : or a : jr z,reloop : xor a : ld (trigger),a ; la valeur de HL avant de le remettre à zéro nous donnera le temps disponible réel à multiplier par 10 ld hl,0 jr reloop lavaPAL defw #010,#040,#060,#090,#291,#0B0,#1C1,#0D0,#3D2,#1E1,#3F1,#4F2,#6F3,#9F3,#CF4,#FF7 interrupt255 exx : exa ld a,21 : ld (#6801),a ; SPLT ld a,21 : ld (#6800),a ; PRI ld hl,AXELAY_ROUTINES : ld (#39),hl ; first rupture INT ; interrupt registers reset .offset ld hl,SPLIT_TABLE+1 ; start a little further to avoid refresh data .offsetPhase ld a,0 : inc a : and 1 : ld (.offsetPhase+1),a : jr nz,.offsetSkip dec l ld (.offset+1),hl .offsetSkip inc h : ld d,(hl) : inc h : ld e,(hl) : dec h : dec h : ld (#6802),de ; SPLIT ADDR xor a : ld (#6804),a ; SSR reset pour le haut de l'écran inc a : ld (trigger),a ; TRIGGER est une variable remise à 1 une fois par frame exx : exa ei : ret preComputeASICinfo ; produire le tableau des adresses prémâchées CRTC/ASIC pour chacune des 256 lignes d'un écran carré de 64 de large ; SSR Block ; CRTC-13 ; CRTC-12 ld ix,SPLIT_TABLE ; adresse de nos 3 tables, alignée sur 256 octets ld hl,#C000 ; adresse de départ de nos données à afficher ld c,32 ; nous avons 32 blocs de haut (de 8 lignes) .computeASIClines ld b,8 ; boucler sur les 8 lignes d'un bloc .computeASIClinesBlock push hl ld a,h add a and #70 ld (ix+0),a ; valeur de bloc prémâchée pour le SSR inc xh srl h : rr l ld a,l ld (ix+0),a ; poids faible de l'adresse CRTC (REG13) inc xh ; le calcul ci-dessous est compatible avec n'importe quelle adresse mémoire ; on découpe l'adresse pour renseigner les bits 0,1, 4 et 5 de l'équivalent CRTC registre 12 ld l,h ld a,h and #3 ld h,a ld a,l srl a and #30 or h ld (ix+0),a ; équivalent du REG12 ld xh,hi(SPLIT_TABLE) ; revenir sur le poids fort de départ de nos tables inc xl ; passer à la ligne suivante dans les tables pop hl ld de,#800 ; aller à la ligne du dessous dans le bloc add hl,de djnz .computeASIClinesBlock ld de,64-#4000 ; aller à la ligne du dessous en changeant de bloc add hl,de dec c ; encore un bloc à traiter? jr nz,.computeASIClines ret ; on va commencer à générer des routines à l'adresse qu'on a choisie (ici #1000) routineAdresse=AXELAY_ROUTINES ; nos routines font un peu plus de quarante octets, il est facile de connaitre l'adresse ; de la suivante compensation=#20 splitLine=21 macro splitSkip,combien org routineAdresse : routineAdresse+=64 exx : exa ; permuter les registres AF,BC,DE,HL ld a,compensation ; compensation de bloc en accord avec la ligne compensation=compensation-#10*{combien} ; on ajoute autant de compensation qu'on avance while compensation<0 : compensation+=#80 : wend ; cette boucle corrige la valeur pour qu'elle soit toujours entre #00 et #70 add (hl) : and #70 : ld (#6804),a ; ajouter au bloc de la ligne voulue, capper, mettre dans le SSR ld a,l : add {combien}+1 : ld l,a ; sauter 1 ligne rapport à la ligne courante et avancer dans notre tableau de définition des lignes inc h : ld d,(hl) : inc h : ld e,(hl) : ld (#6802),de ; prochaine adresse de rupture programmée splitLine+={combien} ; mettre à jour notre variable qui tient le compte des lignes ld a,splitLine : ld (#6801),a : ld (#6800),a ; prochaine INT et rupture à la même ligne ld de,routineAdresse : ld (#39),de ; changer le vecteur pour la prochaine INT ld h,hi(SPLIT_TABLE) ; adresse de table prête pour la prochaine INT exx : exa ; re-permuter avant de rendre la main ei : ret mend macro splitDuplicate,combien org routineAdresse : routineAdresse+=64 exx : exa ; permuter les registres AF,BC,DE,HL ld a,compensation ; compensation de bloc en accord avec la ligne compensation=compensation-#10*{combien} ; on ajoute autant de compensation qu'on avance while compensation<0 : compensation+=#80 : wend ; cette boucle corrige la valeur pour qu'elle soit toujours entre #00 et #70 add (hl) : and #70 : ld (#6804),a ; ajouter au bloc de la ligne voulue, capper, mettre dans le SSR if {combien} ld a,l : add {combien}-1 : ld l,a ; revenir 1 ligne rapport à la ligne courante et reculer dans notre tableau de définition des lignes inc h : ld d,(hl) : inc h : ld e,(hl) : ld (#6802),de ; prochaine adresse de rupture programmée splitLine+={combien} ; mettre à jour notre variable qui tient le compte des lignes assert splitLine<254,'trop loin dans les interruptions!',splitLine ld a,splitLine : ld (#6801),a : ld (#6800),a ; prochaine INT et rupture à la même ligne ld de,routineAdresse : ld (#39),de ; changer le vecteur pour la prochaine INT ld h,hi(SPLIT_TABLE) ; adresse de table prête pour la prochaine INT else ; dernière ligne, plus de split ld a,255 : ld (#6800),a ld hl,interrupt255 : ld (#39),hl endif exx : exa ; re-permuter avant de rendre la main ei : ret mend ; Et voici un rouleau, plus doux qu'un rouleau de démo ou celui d'Axelay, on veut ; garder du temps machine disponible... splitSkip 2 splitSkip 2 splitSkip 2 splitSkip 2 splitSkip 2 splitSkip 2 splitSkip 2 splitSkip 3 splitSkip 3 splitSkip 3 splitSkip 3 splitSkip 3 splitSkip 4 splitSkip 4 splitSkip 4 splitSkip 4 splitSkip 5 splitSkip 5 splitSkip 5 splitSkip 6 splitSkip 6 splitSkip 7 splitSkip 9 splitSkip 10 splitSkip 13 splitSkip 36 splitDuplicate 13 splitDuplicate 10 splitDuplicate 9 splitDuplicate 7 splitDuplicate 6 splitDuplicate 5 splitDuplicate 5 splitDuplicate 4 splitDuplicate 4 splitDuplicate 4 splitDuplicate 3 splitDuplicate 3 splitDuplicate 3 splitDuplicate 3 splitDuplicate 2 splitDuplicate 2 splitDuplicate 2 ; la dernière n'a pas de rupture qui suit! ; grâce au zéro en paramètre, on sait qu'on doit terminer ; On se contente de positionner le SSR et arrêter la tambouille splitDuplicate 0 ; Enfin, notre texture qui ne bouge pas dans la mémoire vidéo org #C000 incbin 'lavaFire.bin' |
Dans le code, la boucle principale qui ne fait presque qu'attendre, incrémente HL tous les 10 nops.
Quand on pose un point d'arrêt sur le reset de HL, on peut lire la valeur #6B2, soit 1714 x 10 = 17140 nops de temps LIBRE!
L'effet Axelay prend 14% de temps machine, ce qui va nous laisser plein de temps pour ajouter un peu tout ce qu'on veut :)

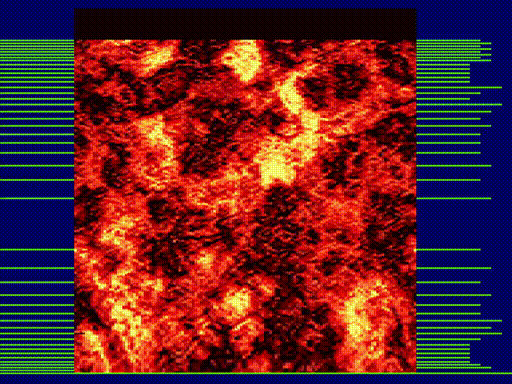

Je vous mets une petite capture en mouvement et on se retrouve dans [l'article suivant] pour optimiser et agrémenter notre effet.
