suite de l'article [Rupture en assembleur]
Émancipation de l'instruction HALT
Programmer avec l'instruction HALT est intéressant, elle permet de rapidement de mettre au point les synchronisations dans un code compact. Néanmoins, on perd aussi le principal avantage des interruptions qui est d'interrompre!
Hé oui, l'instruction HALT est bloquante, et chaque temps d'attente est du temps de perdu.
Analyse
Dans notre code actuel, le code des six interruptions occupe moins de 128 octets. Je le sais car pour boucler pendant nos 6 interruptions, j'ai utilisé un saut relatif JR qui est incapable de dépasser 128 octets de déplacement.
Nous allons travailler sur ces bases et utiliser un changement de poids faible d'adresse seulement (car c'est plus rapide). Cela suppose que notre code est définitif. Je vous propose une optimisation adapté à ce cas. Si vous avez besoin de plus de choses sous interruption (et vous en aurez besoin), il faudra procéder légèrement différemment, en chageant le poids fort, avec une légère perte de place.
Interruption typique en usage séquentiel
Comme il n'est pas possible de forcer le Z80 d'appeler différentes routines en séquence, nous allons placer un opcode de saut en #38. Il est important de couper les interruptions car notre patch se fait en deux fois. Pour placer un EI:RET habituel avec HL, c'est inutile car l'écriture est atomique d'un point de vue des interruptions. Là non.
di ld a,#C3 ; opcode du JUMP ld hl,int01 ld (#38),a ld (#39),hl ei |
int01 push af,bc ; on ne touchera que ces deux là ; nos OUT ld a,hi(intSuivante) : ld (#39),a ; patcher le vecteur d'interruption pop bc,af ei : ret ; terminé, réactiver les INT |
Adaptation complète de notre source de démonstration
J'ai ajouté un petit quelque chose pendant que les interruptions s'occupe de l'affichage. J'échange le contenu des deux pages vidéos! Vous pouvez bien évidemment placer n'importe quoi d'autre, sauuuuuf!
Sauf du code qui utilise de façon trop hardcore les interruptions, je vous conseille alors de lire la page sur [l'utilisation avancée de la pile].
Concrètement, nous prenons notre code actuel (le revoici)
halt halt ld bc,#BC07 : out (c),c : ld bc,#BD00+255 : out (c),c ; desactiver la VBL ld bc,#BC06 : out (c),c : ld bc,#BD00+19 : out (c),c ; notre écran visible fait 19 blocs ld bc,#BC04 : out (c),c : ld bc,#BD00+18 : out (c),c ; notre écran "complet" fait 19 blocs (R4=19-1) halt halt ; changer l'adresse de l'écran suivant AVANT qu'il arrive! ld bc,#BC00+12 : out (c),c : ld bc,#BD20 : out (c),c ; écran suivant en #8000 ; attendre 16 lignes soit 16x64 nops ou 4x256 nops, le DJNZ qui saute prend 4 nops ld b,0 : djnz $ ld bc,#7F02 : out (c),c : ld a,#47 : out (c),a ; petit changement de couleur ld bc,#BC07 : out (c),c : ld bc,#BD00+11 : out (c),c ld bc,#BC06 : out (c),c : ld bc,#BD00+8 : out (c),c ; on raccourci le deuxième écran visible ld bc,#BC04 : out (c),c : ld bc,#BD00+19 : out (c),c ; le deuxième écran "complet" fait 20 blocs pour avoir 39 au total halt halt ld bc,#7F02 : out (c),c : ld a,#43 : out (c),a ; petit changement de couleur pendant la VBL :) ld bc,#BC00+12 : out (c),c : ld bc,#BD30 : out (c),c ; écran du haut en #C000 |
Et on remplace chaque HALT par un label pour définir nos interruptions. On ajoute les PUSH, le changement de vecteur et les POP, EI, RET.
Notre code ressemble comme deux gouttes d'eau à notre POC. On remarque que je démarre avec ALIGN sur une adresse multiple de 256 pour n'avoir que l'octet de poids faible de l'adresse à changer.
Enfin, la dernière interruption reboucle sur la première, la boucle est infinie
;*********************************** ; pool d'interruptions ;*********************************** align 256 int01 push af : ld a,lo(int02) : ld (#39),a : pop af : ei : ret int02 push af,bc ld bc,#BC07 : out (c),c : ld bc,#BD00+255 : out (c),c ; desactiver la VBL ld bc,#BC06 : out (c),c : ld bc,#BD00+19 : out (c),c ; notre écran visible fait 19 blocs ld bc,#BC04 : out (c),c : ld bc,#BD00+18 : out (c),c ; notre écran "complet" fait 19 blocs (R4=19-1) ld a,lo(int03) : ld (#39),a pop bc,af : ei : ret int03 push af : ld a,lo(int04) : ld (#39),a : pop af : ei : ret int04 push af,bc ; changer l'adresse de l'écran suivant AVANT qu'il arrive! ld bc,#BC00+12 : out (c),c : ld bc,#BD20 : out (c),c ; écran suivant en #8000 ; attendre 16 lignes soit 16x64 nops ou 4x256 nops, le DJNZ qui saute prend 4 nops ld b,0 : djnz $ ld bc,#7F02 : out (c),c : ld a,#47 : out (c),a ; petit changement de couleur ld bc,#BC07 : out (c),c : ld bc,#BD00+11 : out (c),c ld bc,#BC06 : out (c),c : ld bc,#BD00+8 : out (c),c ; on raccourci le deuxième écran visible ld bc,#BC04 : out (c),c : ld bc,#BD00+19 : out (c),c ; le deuxième écran "complet" fait 20 blocs pour avoir 39 au total ld a,lo(int05) : ld (#39),a pop bc,af : ei : ret int05 push af : ld a,lo(int06) : ld (#39),a : pop af : ei : ret int06 push af,bc ld bc,#7F02 : out (c),c : ld a,#43 : out (c),a ; petit changement de couleur pendant la VBL :) ld bc,#BC00+12 : out (c),c : ld bc,#BD30 : out (c),c ; écran du haut en #C000 ld a,lo(int01) : ld (#39),a ; et on revient à la première INT pop bc,af : ei : ret |
Voici notre programme complet modifié.
J'ai jouté une permutation du contenu des écrans dans la sous-section appelée "programmeInterruptible".
Il vous faudra les images [chien] et [chat] pour continuer ;)
buildsna : bankset 0 org #100 : run #100 ld sp,#100 : ld hl,#C9FB : ld (#38),hl : ei ; init pile+INT ld bc,#BC06 : out (c),c : ld bc,#BD00+19 : out (c),c ld bc,#7F00 : out (c),c : ld a,#54 : out (c),a ld bc,#7F01 : out (c),c : ld a,#4E : out (c),a ld bc,#7F02 : out (c),c : ld a,#43 : out (c),a ld bc,#7F03 : out (c),c : ld a,#4B : out (c),a call LaPause novbl ld b,#F5 .vbl in a,(c) : rra : jr nc,.vbl .novbl in a,(c) : rra : jr c,.novbl ld b,0 : djnz $ ; il nous reste presque 2000 nops avant l'interruption à venir ; largement le temps de préparer notre vecteur, mais attention! ; le point critique reste l'initialisation! di ; facultatif ici car on SAIT ld a,#C3 : ld hl,int01 ld (#38),a : ld (#39),hl ei ; idem ;*********************************** programmeInterruptible ;*********************************** ; copier la bank 3 en bank 1 puis effacer la bank 3 ld hl,#C000 : ld de,#4000 : ld bc,16384 : ldir ld hl,#C000 : ld de,#C001 : ld bc,16383 : ld (hl),0 : ldir : call LaPause ; copier la bank 2 en bank 3 puis effacer la bank 2 ld hl,#8000 : ld de,#C000 : ld bc,16384 : ldir ld hl,#8000 : ld de,#8001 : ld bc,16383 : ld (hl),0 : ldir : call LaPause ; copier la bank 1 en bank 2 puis effacer la bank 1 ld hl,#4000 : ld de,#8000 : ld bc,16384 : ldir ld hl,#4000 : ld de,#4001 : ld bc,16383 : ld (hl),0 : ldir : call LaPause jr programmeInterruptible LaPause ld bc,0 : ld a,5 .unepause djnz $ : dec c : jr nz,.unepause : dec a : jr nz,.unepause ret ;*********************************** ; pool d'interruptions ;*********************************** align 256 int01 push af : ld a,lo(int02) : ld (#39),a : pop af : ei : ret int02 push af,bc ld bc,#BC07 : out (c),c : ld bc,#BD00+255 : out (c),c ; desactiver la VBL ld bc,#BC06 : out (c),c : ld bc,#BD00+19 : out (c),c ; notre écran visible fait 19 blocs ld bc,#BC04 : out (c),c : ld bc,#BD00+18 : out (c),c ; notre écran "complet" fait 19 blocs (R4=19-1) ld a,lo(int03) : ld (#39),a pop bc,af : ei : ret int03 push af : ld a,lo(int04) : ld (#39),a : pop af : ei : ret int04 push af,bc ; changer l'adresse de l'écran suivant AVANT qu'il arrive! ld bc,#BC00+12 : out (c),c : ld bc,#BD20 : out (c),c ; écran suivant en #8000 ; attendre 16 lignes soit 16x64 nops ou 4x256 nops, le DJNZ qui saute prend 4 nops ld b,0 : djnz $ ld bc,#7F02 : out (c),c : ld a,#47 : out (c),a ; petit changement de couleur ld bc,#BC07 : out (c),c : ld bc,#BD00+11 : out (c),c ld bc,#BC06 : out (c),c : ld bc,#BD00+8 : out (c),c ; on raccourci le deuxième écran visible ld bc,#BC04 : out (c),c : ld bc,#BD00+19 : out (c),c ; le deuxième écran "complet" fait 20 blocs pour avoir 39 au total ld a,lo(int05) : ld (#39),a pop bc,af : ei : ret int05 push af : ld a,lo(int06) : ld (#39),a : pop af : ei : ret int06 push af,bc ld bc,#7F02 : out (c),c : ld a,#43 : out (c),a ; petit changement de couleur pendant la VBL :) ld bc,#BC00+12 : out (c),c : ld bc,#BD30 : out (c),c ; écran du haut en #C000 ld a,lo(int01) : ld (#39),a ; et on revient à la première INT pop bc,af : ei : ret teucha defb #54,#4E,#43,#4B org #8000 : incbin 'iench.bin' org #C000 : incbin 'teucha.bin' ; petite image |

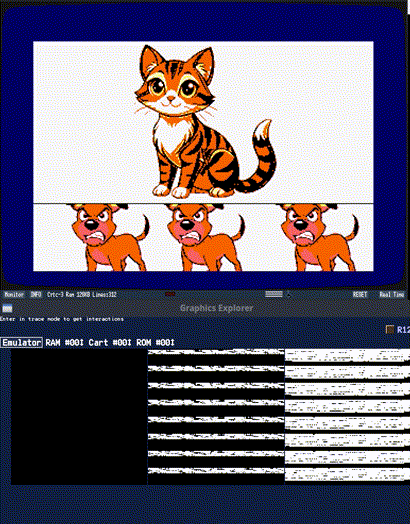

Le résultat en visuel avec un debug sur le contenu de la mémoire en bonus :)
Voilà, j'espère avoir démystifié un peu les ruptures, il y a finalement assez peu de choses à savoir, le plus difficile étant de se faire une bonne synchronisation. Nous parlerons dans un autre article (pas encore écrit) de la façon dont on peut organiser son écran pour optimiser les timings et ou améliorer le visuel, augmenter la possibilité d'optimisations ;)
Bientôt ^_^
